AlteraMemGenerator Class Reference

#include <AlteraMemGenerator.hh>

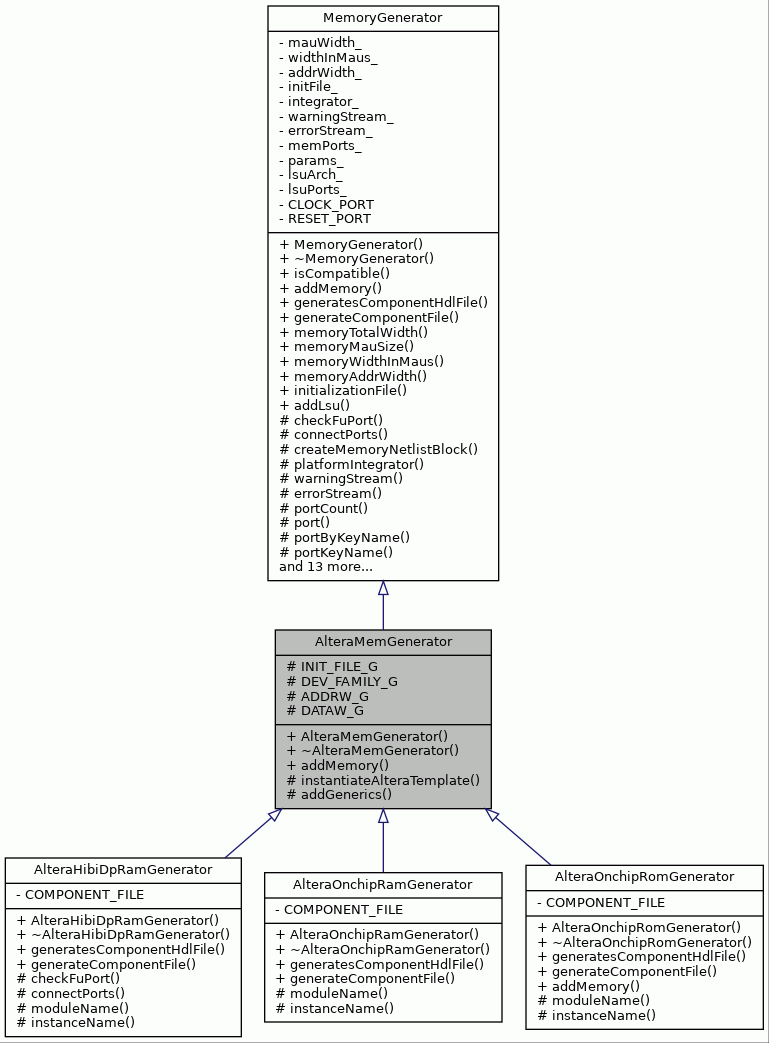

Inheritance diagram for AlteraMemGenerator:
Inheritance graph

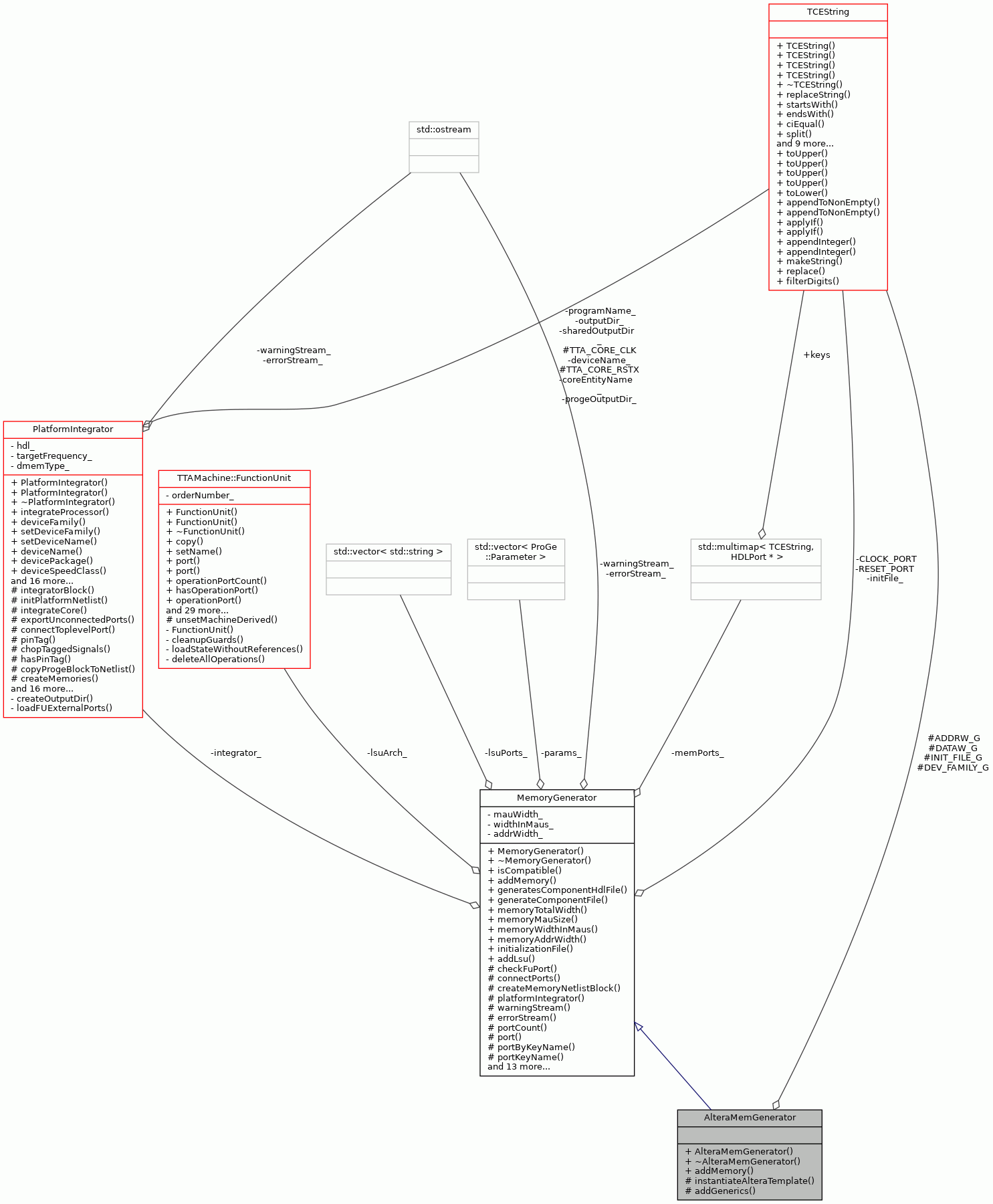

Collaboration diagram for AlteraMemGenerator:
Collaboration graph

Public Member Functions

 AlteraMemGenerator (int memMauWidth, int widthInMaus, int addrWidth, TCEString initFile, const PlatformIntegrator *integrator, std::ostream &warningStream, std::ostream &errorStream)

virtual ~AlteraMemGenerator ()

virtual void addMemory (const ProGe::NetlistBlock &ttaCore, ProGe::NetlistBlock &integratorBlock, int memIndex, int coreId)

- Public Member Functions inherited from MemoryGenerator
 MemoryGenerator (int memMauWidth, int widthInMaus, int addrWidth, TCEString initFile, const PlatformIntegrator *integrator, std::ostream &warningStream, std::ostream &errorStream)

virtual ~MemoryGenerator ()

virtual bool isCompatible (const ProGe::NetlistBlock &ttaCore, int coreId, std::vector< TCEString > &reasons) const

virtual bool generatesComponentHdlFile () const =0

virtual std::vector< TCEStringgenerateComponentFile (TCEString outputPath)=0

int memoryTotalWidth () const

int memoryMauSize () const

int memoryWidthInMaus () const

int memoryAddrWidth () const

TCEString initializationFile () const

void addLsu (TTAMachine::FunctionUnit &lsuArch, std::vector< std::string > lsuPorts)


Protected Member Functions

std::vector< TCEStringinstantiateAlteraTemplate (const TCEString &templateFile, const TCEString &outputPath) const

virtual void addGenerics (ProGe::NetlistBlock &topBlock, const TCEString &addrWidth, const TCEString &dataWidth, int memIndex)

- Protected Member Functions inherited from MemoryGenerator
virtual bool checkFuPort (const std::string fuPort, std::vector< TCEString > &reasons) const

virtual void connectPorts (ProGe::NetlistBlock &netlistBlock, const ProGe::NetlistPort &memPort, const ProGe::NetlistPort &corePort, bool inverted, int coreId)

virtual MemoryGenerator::BlockPair createMemoryNetlistBlock (ProGe::NetlistBlock &integratorBlock, int memIndex, int coreId)

const PlatformIntegratorplatformIntegrator () const

std::ostream & warningStream ()

std::ostream & errorStream ()

int portCount () const

const HDLPortport (int index) const

const HDLPortportByKeyName (TCEString name) const

TCEString portKeyName (const HDLPort *port) const

void addPort (const TCEString &name, HDLPort *port)

int parameterCount () const

const ProGe::Parameterparameter (int index) const

void addParameter (const ProGe::Parameter &add)

TCEString ttaCoreName () const

virtual TCEString moduleName () const =0

virtual TCEString instanceName (int coreId, int memIndex) const =0

TCEString memoryIndexString (int coreId, int memIndex) const

TCEString templatePath () const

void instantiateTemplate (const TCEString &inFile, const TCEString &outFile, const TCEString &entity) const

bool hasLSUArchitecture () const

const TTAMachine::FunctionUnitlsuArchitecture () const

TCEString corePortName (const TCEString &portBaseName, int coreId) const


Static Protected Attributes

static const TCEString INIT_FILE_G = "init_file_g"

static const TCEString DEV_FAMILY_G = "dev_family_g"

static const TCEString ADDRW_G = "addrw_g"

static const TCEString DATAW_G = "dataw_g"


Additional Inherited Members

- Protected Types inherited from MemoryGenerator
typedef std::multimap< TCEString, HDLPort * > PortMap

typedef std::pair< ProGe::NetlistBlock *, ProGe::VirtualNetlistBlock * > BlockPair


Detailed Description

Definition at line 43 of file AlteraMemGenerator.hh.

Constructor & Destructor Documentation

◆ AlteraMemGenerator()

AlteraMemGenerator::AlteraMemGenerator ( int  memMauWidth,
int  widthInMaus,
int  addrWidth,
TCEString  initFile,
const PlatformIntegrator integrator,
std::ostream &  warningStream,
std::ostream &  errorStream
)

Definition at line 45 of file AlteraMemGenerator.cc.

52 :
53 MemoryGenerator(memMauWidth, widthInMaus, addrWidth, initFile,
54 integrator, warningStream, errorStream) {
55}
std::ostream & warningStream()
std::ostream & errorStream()

◆ ~AlteraMemGenerator()

AlteraMemGenerator::~AlteraMemGenerator ( )
virtual

Definition at line 57 of file AlteraMemGenerator.cc.

57 {
58}

Member Function Documentation

◆ addGenerics()

void AlteraMemGenerator::addGenerics ( ProGe::NetlistBlock topBlock,
const TCEString addrWidth,
const TCEString dataWidth,
int  memIndex
)
protectedvirtual

Definition at line 96 of file AlteraMemGenerator.cc.

100 {
101
102 if (!topBlock.hasParameter(DEV_FAMILY_G)) {
103 ProGe::Parameter devFamilyTop =
105 topBlock.setParameter(devFamilyTop);
106 }
107 ProGe::Parameter devFamilyComp =
108 {DEV_FAMILY_G, "string", DEV_FAMILY_G};
109 addParameter(devFamilyComp);
110
111 TCEString initFileGenericTop;
112 // coreId is 0 because homogenous multicores share the same memory image
113 initFileGenericTop
114 << instanceName(0, memIndex) << "_" << INIT_FILE_G;
115
116 ProGe::Parameter initFileParamTop(
117 initFileGenericTop, "string", initializationFile());
118 topBlock.setParameter(initFileParamTop);
119 ProGe::Parameter initFileParamComp(
120 INIT_FILE_G, "string", initFileParamTop.name());
121 addParameter(initFileParamComp);
122
123 ProGe::Parameter addrw(ADDRW_G,"integer", addrWidth);
124 ProGe::Parameter memw(DATAW_G, "integer", dataWidth);
125 addParameter(addrw);
126 addParameter(memw);
127}
static const TCEString ADDRW_G
static const TCEString DATAW_G
static const TCEString INIT_FILE_G
static const TCEString DEV_FAMILY_G
TCEString initializationFile() const
virtual TCEString instanceName(int coreId, int memIndex) const =0
const PlatformIntegrator * platformIntegrator() const
void addParameter(const ProGe::Parameter &add)
virtual TCEString deviceFamily() const =0
virtual bool hasParameter(const std::string &name) const
void setParameter(const std::string &name, const std::string &type, const std::string &value)

References MemoryGenerator::addParameter(), ADDRW_G, DATAW_G, DEV_FAMILY_G, PlatformIntegrator::deviceFamily(), ProGe::BaseNetlistBlock::hasParameter(), INIT_FILE_G, MemoryGenerator::initializationFile(), MemoryGenerator::instanceName(), ProGe::Parameter::name(), MemoryGenerator::platformIntegrator(), and ProGe::NetlistBlock::setParameter().

Referenced by addMemory(), and AlteraOnchipRomGenerator::addMemory().

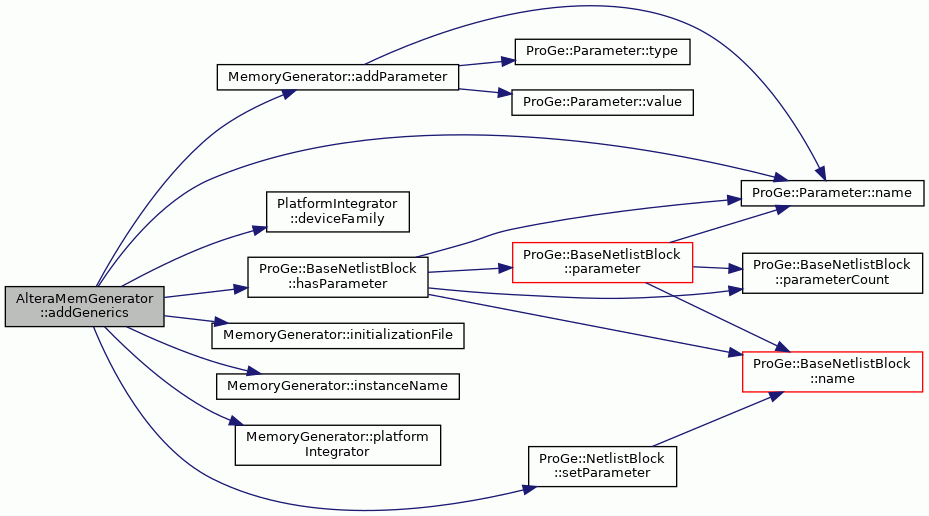

Here is the call graph for this function:

◆ addMemory()

void AlteraMemGenerator::addMemory ( const ProGe::NetlistBlock ttaCore,
ProGe::NetlistBlock integratorBlock,
int  memIndex,
int  coreId
)
virtual

Reimplemented from MemoryGenerator.

Reimplemented in AlteraOnchipRomGenerator.

Definition at line 81 of file AlteraMemGenerator.cc.

85 {
86
89 addGenerics(integratorBlock, addrwGeneric, datawGeneric, memIndex);
90
91 MemoryGenerator::addMemory(ttaCore, integratorBlock, memIndex, coreId);
92}
virtual void addGenerics(ProGe::NetlistBlock &topBlock, const TCEString &addrWidth, const TCEString &dataWidth, int memIndex)
static std::string toString(const T &source)
int memoryTotalWidth() const
virtual void addMemory(const ProGe::NetlistBlock &ttaCore, ProGe::NetlistBlock &integratorBlock, int memIndex, int coreId)
int memoryAddrWidth() const

References addGenerics(), MemoryGenerator::addMemory(), MemoryGenerator::memoryAddrWidth(), MemoryGenerator::memoryTotalWidth(), and Conversion::toString().

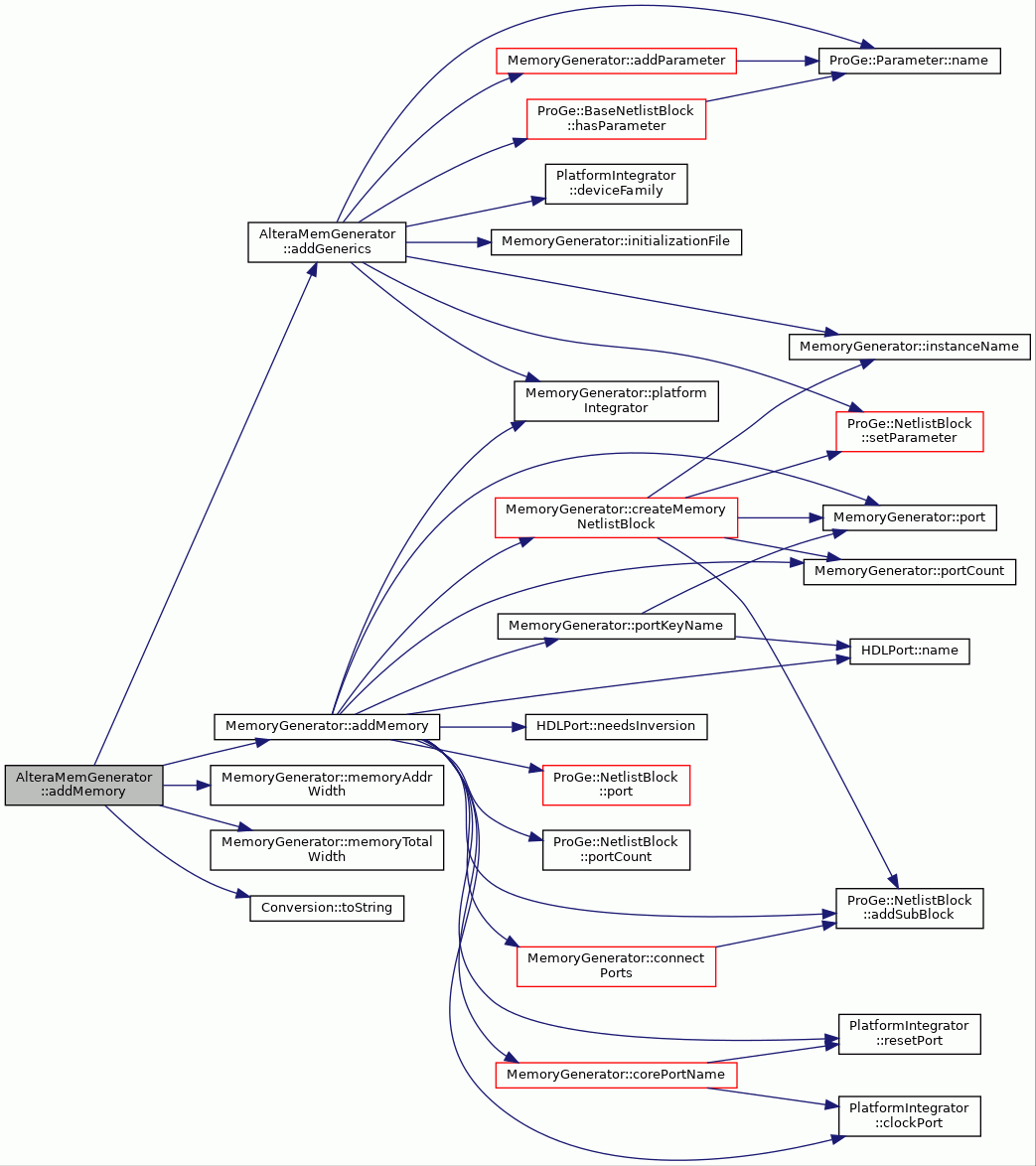

Here is the call graph for this function:

◆ instantiateAlteraTemplate()

std::vector< TCEString > AlteraMemGenerator::instantiateAlteraTemplate ( const TCEString templateFile,
const TCEString outputPath
) const
protected

Definition at line 62 of file AlteraMemGenerator.cc.

64 {
65
66 TCEString inputFile =
68 << templateFile;
69 TCEString outputFile;
70 outputFile << outputPath << FileSystem::DIRECTORY_SEPARATOR
71 << moduleName() << ".vhd";
72
73 instantiateTemplate(inputFile, outputFile, ttaCoreName());
74 std::vector<TCEString> files;
75 files.push_back(outputFile);
76 return files;
77}
static const std::string DIRECTORY_SEPARATOR
virtual TCEString moduleName() const =0
TCEString templatePath() const
void instantiateTemplate(const TCEString &inFile, const TCEString &outFile, const TCEString &entity) const
TCEString ttaCoreName() const

References FileSystem::DIRECTORY_SEPARATOR, MemoryGenerator::instantiateTemplate(), MemoryGenerator::moduleName(), MemoryGenerator::templatePath(), and MemoryGenerator::ttaCoreName().

Referenced by AlteraHibiDpRamGenerator::generateComponentFile(), AlteraOnchipRamGenerator::generateComponentFile(), and AlteraOnchipRomGenerator::generateComponentFile().

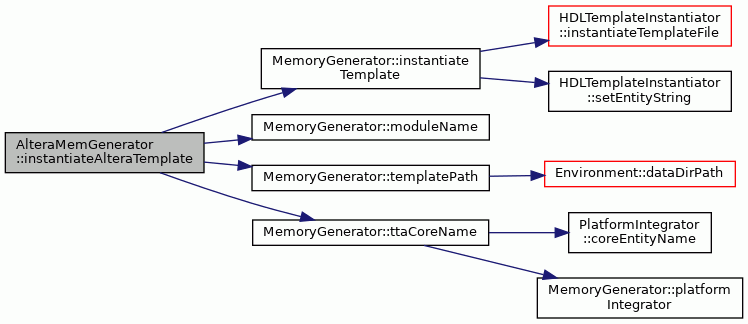

Here is the call graph for this function:

Member Data Documentation

◆ ADDRW_G

const TCEString AlteraMemGenerator::ADDRW_G = "addrw_g"
staticprotected

◆ DATAW_G

const TCEString AlteraMemGenerator::DATAW_G = "dataw_g"
staticprotected

◆ DEV_FAMILY_G

const TCEString AlteraMemGenerator::DEV_FAMILY_G = "dev_family_g"
staticprotected

Definition at line 76 of file AlteraMemGenerator.hh.

Referenced by addGenerics().

◆ INIT_FILE_G

const TCEString AlteraMemGenerator::INIT_FILE_G = "init_file_g"
staticprotected

Definition at line 75 of file AlteraMemGenerator.hh.

Referenced by addGenerics().
